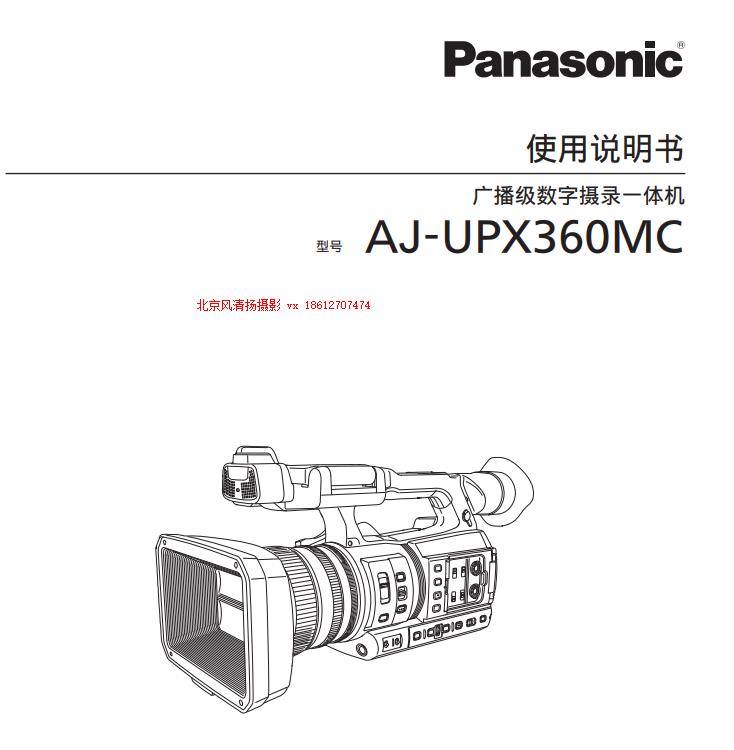

松下 AJ-UPX360MC 存儲卡式攝錄一體機 電子說明書 pdf 使用手冊 如何下載 操作指南 上手
可用內存卡
| 格式 | 內存卡類型 | 比特率/ 記錄功能 | 速度等級 |
| MOV | SDXC | 400 Mbps | Video Speed Class V60 或以上 |
| FHD ALL-I VFR 模式 | |||
| 200 Mbps | Video Speed Class V30 UHS Speed Class 3 或以上 | ||
| 150 Mbps | |||
| 100 Mbps | |||
| FHD LongG VFR 模式 | |||
| 50 Mbps | Video Speed Class V10 UHS Speed Class 1 Speed Class 10 或以上 | ||
| AVCHD | SDHC/SDXC | 全部 | Speed Class ４或以上 |
? 記錄時間
| 記錄格式 | 64GB | 128GB | ||
| MOV （AVC, HEVC） | UHD | 400 Mbps | 約20 分鐘 | 約40 分鐘 |
| 200 Mbps | 約40 分鐘 | 約1 小時20 分鐘 | ||
| 150 Mbps | 約55 分鐘 | 約1 小時50 分鐘 | ||
| 100 Mbps | 約1 小時20 分鐘 | 約2 小時40 分鐘 | ||
| FHD | 100 Mbps | 約1 小時20 分鐘 | 約2 小時40 分鐘 | |
| 50 Mbps | 約2 小時40 分鐘 | 約5 小時20 分鐘 | ||
| AVCHD | PS | 25 Mbps | 約5 小時20 分鐘 | 約11 小時 |
| PH | 21 Mbps | 約6 小時 | 約１2 小時30 分鐘 | |
| HA | 17 Mbps | 約8 小時30 分鐘 | 約17 小時 | |
| PM | 8 Mbps | 約17 小時10 分鐘 | 約35 小時 | |
| SA | 9 Mbps | 約16 小時30 分鐘 | 約34 小時 | |
| 概述 | |
| 型號 | AJ-UPX360MC |
| 電源 | DC 7.28 V（使用電池時） DC 12 V（使用交流適配器時） |
| 功耗 | 17 W（使用 LCD 顯示屏?xí)r） 當使用 LCD 顯示屏?xí)r，11.5W (1080i/422ALL-I 100M記錄，并無外部設備連接) |
| 工作溫度 | 0°C 至 40°C |
| 工作濕度 | 10%至80%（無凝露） |
| 重量 | 機身： 約達1.9kg (僅機身，不包括鏡頭罩、電池和附件) 拍攝： 約達2.3kg (包括鏡頭罩、麥克風支架、電池和眼罩) |
| 尺寸 | 180 mm（W） × 173 mm（H） × 311 mm（D） (不包括鏡頭蓋和眼罩) |
| 攝像裝置 | |
| 感光器件 | 有效面積1.0英寸型圖像傳感器 |
| 有效像素 | 1503萬有效像素 |
| 鏡頭 | 光學圖像穩定透鏡，光學20倍電動變焦 F值： F2.8至F4.5 焦距： f=8.8mm至176mm 35mm相當： 24.5mm至490mm 濾鏡直徑： 67mm ND濾鏡： Clear、1/4、1/16、1/64 紅外濾鏡： 包含開/關控制功能 較近拍攝物距 （外徑米數）： 約距前透鏡10厘米 （廣角端）1.0米 （長焦端） |
| 增益設置 | L/M/H選擇切換 –3dB至18dB（可在1dB步進內調節） 24dB、30dB、36dB切換 （將【增益】 分配至用戶按鈕時） |
| 色溫設置 | ATW、ATW 鎖、Ach、Bch、 預設3200K/預設5600K/VAR（2000K至15000K） |
| 快門速度 | 當【系統模式】 = 59.94 Hz時 59.94i/59.94p模式： 1/60秒（快門關閉）、1/100秒、1/120秒、1/250秒、1/500秒、 1/1000秒、1/2000秒、1/4000秒、1/8000秒、1/10000秒 29.97p模式： 1/30秒、1/50秒（快門關閉）、1/60秒、1/100秒、1/120秒、1/250秒、 1/500秒、1/1000秒、1/2000秒、1/4000秒、1/8000秒、1/10000秒 23.98p模式： 1/24秒、1/48秒、1/50秒（快門關閉）、1/60秒、1/100秒、 1/120秒、1/250秒、1/500秒、1/1000秒、1/2000秒、1/4000秒、 1/8000秒、1/10000秒 當【系統模式】 = 50.00 Hz時 50i/50p模式： 1/50秒（快門關閉）、1/60秒、1/100秒、1/120秒、1/250秒、 1/500秒、1/1000秒、1/2000秒、1/4000秒、1/8000秒、1/10000秒 25p模式： 1/25秒、1/50秒（快門關閉）、1/60秒、1/100秒、1/120秒、1/250秒、 1/500秒、1/1000秒、1/2000秒、1/4000秒、1/8000秒 、1/10000秒 |
| 快門速度 (慢速快門) | 當【系統模式】 = 59.94 Hz時 59.94i/59.94p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/15秒、1/30秒 29.97p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/15秒 23.98p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/12秒 當【系統模式】 = 50.00 Hz時 50i/50p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/12秒、1/25秒 25p模式： 1/1秒、1/2秒、1/4秒、1/6秒、1/12秒 |
| 快門速度 (同步掃描) | 當【系統模式】 = 59.94 Hz時 59.94i/59.94p模式： 1/60.0秒至1/7200秒 29.97p模式： 1/30.0秒至1/7200秒 23.98p模式： 1/24.0秒至1/7200秒 當【系統模式】 = 50.00 Hz時 50i/50p模式： 1/50.0秒至1/7200秒 25p模式： 1/25.0秒至1/7200秒 |
| 快門開啟角度 | 3.0°～180.0°～360.0°（0.5°步進） |
| VFR記錄幀率 | 當【系統模式】 = 59.94 Hz時 1、2、4、6、9、12、15、18、20、21、22、24、25、26、27、28、30、32、 34、36、40、44、48、54、60 （fps） 當【系統模式】 = 50.00 Hz時 1、2、4、6、9、12、15、18、20、21、22、23、24、25、26、27、28、30、 32、34、37、42、45、48、50 （fps） |
| 超慢速記錄 | 當【系統模式】 = 59.94 Hz時 1920 × 1080（FHD）： 拍攝幀率 120 fps 當【系統模式】 = 50.00 Hz時 1920 × 1080（FHD）： 拍攝幀率 100 fps |
| 靈敏度 | 當【高靈敏度】 模式 F12（2000 lx、3200 K、89.9%反射率、2160/59.94p、1080/59.94i） F13（2000 lx、3200 K、89.9% 反射率、2160/50p、1080/50i） |
| 水平分辨率 | 2000 TV線或以上（UHD： 中心） 1000 TV線或以上（FHD： 中心） |
| i.Zoom | ×32（FHD）、×24（UHD） |
| 數碼變焦 | 2×/5×/10× |
| 鏡頭罩 | 鏡頭蓋罩 |
| 存儲卡記錄 | |
| 記錄媒介 | SDHC內存卡（4 GB 至32 GB） SDXC內存卡（32 GB至128 GB） 支持 UHS-1/UHS-Ⅱ UHS Speed Class3、支持Video Speed Class V90 請參閱“可用存儲卡” 表的封底。 |
| 卡槽 | SDXC UHS-II 卡插槽×2 |
| 記錄像素 | 3840 × 2160（UHD）、1920 × 1080（FHD）、1280 × 720（HD）、 720 × 480（SD）、720 × 576（SD） |
| 系統頻率 | 59.94 Hz/50.00 Hz |
| 記錄文件格式 | MOV（AVC）、MOV（HEVC）、AVCHD |
| 記錄格式 | “記錄格式” 表請參見”記錄格式表” |
| 記錄時間 | 請查看“記錄進度” 表的封底。 |
| 雙卡槽功能 | 中繼記錄、同時記錄、備份記錄 |
| 特殊記錄功能 | 預記錄、間隔記錄、時間標記記錄 |
| 數字視頻 | |
| 采樣率 | MOV： 4： 2： 2 10bit/4： 2： 0 8bit/4： 2： 0 10bit（HEVC） AVCHD： 4： 2： 0 8bit |
| 視頻壓縮格式 | H.264/MPEG-4 AVC High Profile H.265/MPEG-H HEVC Main10 Profile |
| 數字音頻 | |
| 音頻記錄信號 | MOV： 48 kHz/24 位，雙聲道，線性PCM AVCHD： 48 kHz/16位，雙聲道，杜比音頻? |
| 動態余量 | 12 dB/18 dB/20 dB可切換（菜單） |
| 流媒體 | |
| 視頻壓縮格式 | H.264/MPEG-4 AVC Main Profile、High Profile |
| 音頻壓縮格式 | AAC-LC |
| 網絡協議 | RTSP/RTP/RTMP |
| 視頻輸出 | |
| SDI 輸出 | BNC ×1,支持SDI 記錄控制 HD: 0.8 V [p-p]、75 Ω?SD: 0.8 V [p-p]、75 Ω、 輸出格式（4:2:2 10位）： ?1920 ×1080：59.94p、50p、59.94i、50i、29.97Psf、25Psf、23.98PsF ?1280 ×720： 59.94p、50p ?720 ×480： 59.94i ?720 ×576： 50i |
| HDMI 輸出 | HDMI ×1,A型，支持HDMI 記錄控制，不支持VIERA鏈接 輸出格式（4:2:2 10位）： ?3840 ×2160： 59.94p、50p、29.97p、25p、23.98p ?1920 ×1080： 59.94p、50p、59.94i、50i、29.97p、25p、23.98p ?1280 ×720： 59.94p、50p ? 720 ×480： 59.94p ? 720 ×576： 50p |
| 視頻輸出 | 3.5mm直徑的迷你插孔，復合1.0V[p-p]、75Ω |
| 音頻輸入/輸出 | |
| 內置麥克風 | 立體聲麥克風 |
| 輸入1/2 | XLR（3針）×2（輸入1，輸入2） 輸入高阻抗，LINE/MIC/MIC+48V（可切換） 麥克風： - 40 dBu/- 50 dBu/- 60 dBu（可切換菜單） 行： + 4 dBu/0 dBu（可切換菜單） |
| SDI 輸出 | 線性PCM雙聲道 |
| HDMI 輸出 | 線性PCM雙聲道 |
| 耳機 | 3.5 mm直徑立體聲迷你插孔 ×1 |
| AV 輸出 | 3.5 mm直徑立體聲迷你插孔 ×1、產出水平： 600Ω、316 mV |
| 揚聲器 | 直徑20mm，圓形 ×1 |
| 其他輸入/輸出 | |
| 控制 | 直徑2.5mm的超級迷你插孔 |
| USB 2.0主 | A型，4針（5V，0.5A），適用于無線模塊（可選） |
| USB 3.0從 | USB3.1 GEN1 C型，24針，USB大容量存儲功能，無USB總線電源功能 |
| DC IN 12 V | DC 12 V |
| 顯示器/尋像器 | |
| LCD監視器 | 3.5英寸TFTLCD彩色顯示屏（3:2），約達162萬像素觸摸屏 視頻顯示（16:9）面積： 約達137萬像素 |
| 尋像器 | 0.39英寸OLED（有機EL），約達236萬像素， 視頻顯示（16:9）面積： 約177萬像素 |
| 包括附件 | |
| 電池（AG-VBR59MC）、電池充電器（AG-BRD50MC）、AC適配器、AC電纜、麥克風支架 套件、肩帶、眼罩、鏡頭罩*、防滑帶*和操作說明（標有星號（*）的項目已附在攝像機上） | |
? 可選擇項
可用電池組
| 電池 | 電壓/ 容量 | 充電時間 | 連續拍攝時間 |
| AG-VBR59MC （捆綁） | 7.28V 5900mAh 43Wh | 約3小時20分鐘 | 約3 小時20 分鐘 |
| AG-VBR89MC | 7.28V 8850mAh 65Wh | 約4 小時 | 約5 小時 |
| AG-VBR118MC | 7.28V 11800mAh 86Wh | 約4小時40分鐘 | 約6 小時40 分鐘 |
※使用捆綁電池充電器時。
