BMD ATEM 4 M/E Constellation HD SDI矩陣 搭載40個3G-SDI輸入，24個3G-SDI輸出

描述

這款大規模的4 M/E型號擁有兩倍于2 M/E型號的功能，搭載40個3G-SDI輸入，24個3G-SDI輸出，4個DVE，16個ATEM Advanced Keyer，4個多畫面分割和2個SuperSource，一共可實現12個DVE。

價格

RMB 29,400

接口

視頻輸入接口總數

40

視頻輸出接口總數

24

SDI速率

1.5G、3G

音頻輸入接口總數

2 x 平衡1/4英寸插孔、
1 x 32通道立體聲BNC MADI輸入接口。
1 x 5針XLR對講。

音頻輸出接口總數

2 x 平衡1/4英寸插孔、
2 x 32通道立體聲BNC MADI輸出接口。
1 x 5針XLR對講。

SDI音頻輸入

所有SDI輸入均設有2通道嵌入式音頻。

SDI音頻輸出

所有SDI輸出均設有2通道嵌入式音頻。

時間碼接口

無

同步輸入

三電平或黑場。

視頻輸入再同步

40路輸入均配備

幀率和格式轉換器

40路輸入均配備

SDI輔助輸出

從24路SDI輸出中任選。

SDI預監輸出

從24路SDI輸出中任選。

SDI節目輸出

從24路SDI輸出中任選。

下變換SDI節目輸出

無

網絡攝像頭輸出

1 x USB-C，支持720p或1080p，PGM幀率。

多畫面分割總數

4 x 3G-SDI

遠程

RJ12支持RS-422

控制面板接口

以太網。控制面板和主機可直接連接，
或者通過網絡連接。

內部時間碼發生器

支持

對講

RJ45可連接第三方對講系統。

Tally輸出

可通過以太網接口連接Blackmagic Design的GPI and Tally Interface添加。（需另購）。

以太網

支持10/100/1000 BASE-T。

計算機接口

1 x USB-C，支持USB 3.1 Gen 1 （5Gb/s）

格式

SD視頻格式

無

HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60


SDI規范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級.


視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 709

SDI自動切換

在1.5G-SDI和A級或B級3G-SDI之間自動檢測。

產品規格

上游鍵控

16

下游鍵控

4

高級色鍵

16

SuperSource

2

對講支持

支持

混音消除支持

支持

線性/亮度鍵控

21

轉場鍵控（Stinger/DVE）

4個Stinger，4個DVE。

疊加層總數

28

圖形發生器

21

彩底發生器

2

控制面板

前面板緊急切換，也可使用軟件控制面板或選購硬件面板。

可指派窗口

64

Tally

紅色表示節目，綠色表示預監。

窗口源標簽

支持

多畫面分割監看

多畫面分割監看

4 x 多畫面分割，每個可選擇16、13、10、7或4個分割畫面配置。可以監看節目、預覽、輸入、媒體播放器、M/E、DSK、SuperSource、純畫面，可選擇標簽和音頻表顯示。

多畫面分割視頻格式

HD

顯示器較低分辨率

1366 x 768

媒體播放器

媒體播放器

4

通道

每個媒體播放器都有填充和鍵通道。

媒體池靜幀容量

60

媒體池片段容量

4 x上至1080p60。

媒體播放器可存放的720 HD片段長度

1200幀

媒體播放器可存放的1080 HD片段長度

600幀

媒體池靜幀格式

PNG、TGA、BMP、GIF、JPEG和TIFF

媒體池視頻文件格式

TGA序列

媒體池音頻文件格式

WAV、MP3和AIFF

顯示器

前面板

內置5英寸 HD LCD視頻監視器，設有42個LED按鈕可進行設置和緊急切換所用，8個源信號按鈕、4個轉場按鈕、6個對講選擇和混合按鈕、菜單控制旋鈕和設置按鈕、前面板鎖定按鈕。

處理

處理延遲

< 10條掃描線。

調音臺

156通道調音臺。

可選On/Off/音頻跟隨視頻（AFV）。

電平和峰值音頻表。

主增益控制。

6頻段參量均衡器、動態處理包括擴展器、門限器、壓縮器和限制器。

下變換

無

軟件

附贈控制面板

附贈ATEM Software Control Panel軟件控制面板，支持Mac 11.11 Big Sur、Mac 12 Monterey或更高版本，以及Windows 10或11操作系統。

軟件更新

使用USB或以太網接口直接連接到Mac OS或Windows計算機。自帶ATEM Setup Utility。

配置

通過ATEM Software Control Panel配置。ATEM切換臺主機IP地址除外，該設置需要通過USB連接切換臺主機后使用ATEM Setup Utility軟件設置。

操作系統

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 10和11。

電源要求

電源供應

2 x 內部100-240V AC電源。

功耗

約147W

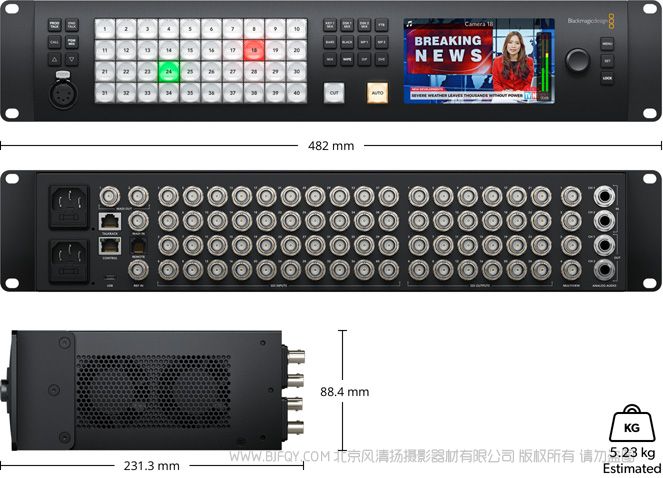

物理規格

物理安裝

物理安裝

2RU

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露

裝箱配置

ATEM 4 M/E Constellation HD

歡迎卡內含QR碼，可用于軟件下載。

保修

12個月有限制造商保修。
